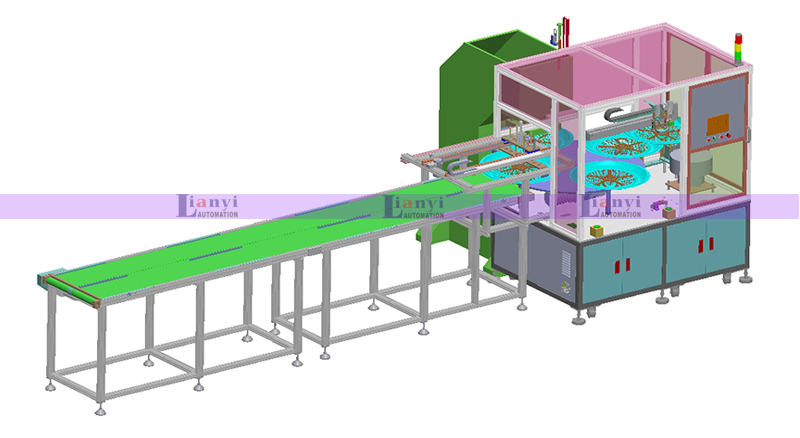

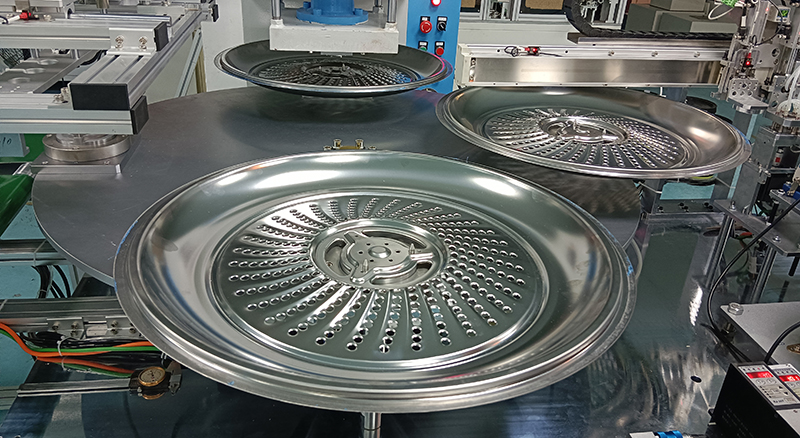

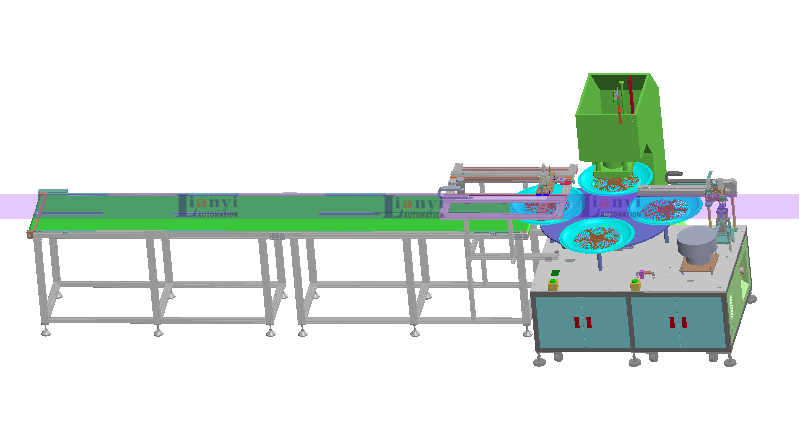

半自动转盘式打铆钉设备，这是一种高效、稳定的工业铆接设备，主要用于批量生产洗衣机转筒底盘进行铆钉固定的半自动转盘式打铆钉设备(这是客户非标定制第三台设备)。半自动转盘式打铆钉设备的核心特点是结合了人工上下料的灵活性与自动化铆接的高效性，适用于汽车制造、家电组装、电子设备外壳加工等领域的铆接工艺。通过转盘式多工位设计，设备可实现连续循环作业，大幅提升生产节拍，同时降低人工劳动强度。

一、主要结构组成

1.1 、转盘系统

1.1.1、转盘本体：通常为圆形或环形结构，表面设有多个工位夹具，用于固定待加工工件。

1.1.2、驱动装置：由伺服电机或步进电机驱动，配合精密分度器实现转盘的精准旋转定位。

1.1.3、定位机构：采用气动或液压锁紧装置，确保转盘停顿时工位与铆接头的精准对位。

1.2、铆接机构

1.2.1、铆钉冲头：通过气动或液压动力系统驱动，完成铆钉的压接成形。

1.2.2、压力调节模块：可根据铆钉材质和工件厚度调节冲压力度，避免工件变形。

1.2.3、导向装置：确保铆钉垂直压入，减少偏斜导致的次品率。

1.3、送料系统

1.3.1、振动盘或输送带：自动输送铆钉至预设位置，部分设备支持多种规格铆钉的切换。

1.3.2、检测传感器：监测铆钉是否到位，防止漏铆或空打。

1.4、控制系统

1.4.1、PLC控制器：编程控制转盘旋转、铆接动作和送料时序，支持参数存储与调用。

1.4.2、人机界面（HMI）：触摸屏操作面板，用于设置铆接压力、转速、工位数量等参数。

1.4.3、安全互锁功能：确保转盘旋转时铆接机构停止动作，避免误操作。

1.5、安全防护装置

1.5.1、防护罩/光栅：隔离操作区域，防止人员接触运动部件。

1.5.2、急停按钮：紧急情况下快速切断电源。

1.5.3、双手启动开关：需双手同时操作才能启动设备，保障操作安全。

二、使用注意事项

2.1、操作前准备

2.1.1、设备检查：确认气源/液压压力稳定，各紧固件无松动，润滑系统正常。

2.1.2、参数设置：根据工件材质和铆钉规格调整压力、行程和转盘转速，避免过载。

2.1.3、试运行：空载运行测试转盘定位精度和铆接动作连贯性。

2. 2、操作安全规范

2.2.1、防护装备：操作人员需佩戴护目镜、防割手套，避免飞溅碎屑伤害。

2.2.2、禁止违规操作：设备运行时严禁将手伸入防护罩内或强行干预转盘运动。

2.2.3、异常处理：若出现卡钉、铆接偏移等问题，立即停机并切断电源后排查。

2.3、维护保养

2.3.1、定期润滑：对转盘轴承、导轨等运动部件定期加注润滑脂，减少磨损。

2.3.2、清洁保养：及时清理铆接产生的金属屑，防止堵塞送料通道。

2.3.3、关键部件检查：每月检查冲头磨损情况、传感器灵敏度及气路密封性。

2.4、环境要求

2.4.1、电源稳定性：确保设备接入稳压电源，避免电压波动导致控制系统故障。

2.4.2、温湿度控制：工作环境温度建议在0-40℃，湿度低于80%，防止电气元件受潮。

半自动转盘式打铆钉设备通过模块化设计平衡了效率与成本，适用于中小批量柔性生产场景。其核心优势在于多工位并行作业能力与灵活的参数调整空间，但需严格遵循操作规范和维护流程，以保障设备寿命与生产安全。未来发展方向将聚焦于智能化升级(如视觉定位系统)和更广泛的材料适应性(如复合材料铆接)。
